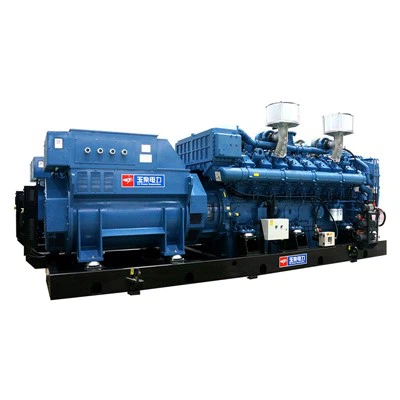

yc16vcg -1500 n5hc
القوة المقدرة: 1500 كيلوواط
مصدر الغاز: الغاز الطبيعي (الفصل4أكبر من أو تساوي 85 ٪)
الجهد/التردد :: 10.5kv/50 هرتز
مقدمة المنتج
موثوقية عالية
استنادًا إلى منصة تصميم المنتجات الناضجة وإنتاجها ، قامت Yuchai بتطوير وتصنيع مواد مقاومة للارتداء بشكل مستقل ومكونات عالية القوة (بما في ذلك كتلة الأسطوانة ، ورأس الأسطوانة ، والعمود المهملة ، والعمود المرفقي ، والقاعدة المشتركة) مناسبة ل genset الغاز ، بشكل كبير ، تحسين موثوقية ومتانة المنتج.
01
الكفاءة العالية والود البيئي
يضمن تطبيق التقنيات الناضجة مثل الاحتراق الهزيل ، ووحدة الإشعال عالية الطاقة ، وغرفة الاحتراق الحاصلة على براءة اختراع ، وشاحن توربيني عالي الكفاءة ، والتحكم في حلقة مستشعر الأوكسجين المغلقة احتراقًا فعالًا ونظيف والاستقرار ، وانبعاثات منخفضة.
يتم تطبيق غرفة التروس الخلفية الحاصلة على براءة اختراع من Yuchai وتكنولوجيا التروس في خط النقاط والتكنولوجيا ذات الأربعة صمامات على محرك الغاز ، مما يقلل بشكل فعال من الضوضاء الميكانيكية وضوضاء العادم ودرجة حرارة العادم في مجموعة القوة ، وضمان الود للمشغلين والبيئة الطبيعية .
02
تكاليف الصيانة المنخفضة
يتم تطبيق بطانة أسطوانة Yuchai الحاصلة على براءة اختراع ، وحلقة مكبس وختم الصمام ، مما يقلل بشكل كبير من معدل استهلاك زيت التشحيم ، ويمتد دورة تغيير زيت التشحيم لتكون أكثر من 1500 ساعة. تم تجهيز المظلة الغازية بأجزاء ذات شمولية جيدة وصيانة مريحة ، مما يقلل بشكل كبير من تكلفة صيانة معدات توليد الطاقة.
03
حماية السلامة
تم تجهيز المظالم بنظام تحكم مستقل مستقل لتحقيق تحكم مستقر ، ومراقب طرق لكل أسطوانة لتحقيق مراقبة الحالة في الوقت الفعلي للمنس ، بالإضافة إلى علبة المرافق والصمامات المقاومة للانفجار ، مما يضمن سلامة المدعين.
04
المولد
يتمتع المولد بمزايا كفاءة عالية التوليد ، وارتفاع درجات الحرارة المنخفضة ، ومعدل تشويه الموجة المنخفض ، والأداء الديناميكي الجيد ، وعملية AVR المستقرة ، وكذلك الموثوقية والمتانة من الدرجة الأولى ، ويمكن أن تلبي متطلبات الخدمة من مختلف البيئات القاسية.
05
النطاق القياسي
|
لا. |
اسم الجزء
|
وحدة |
كمية |
لا. |
اسم الجزء
|
وحدة |
كمية |
|
1 |
محرك الغاز
|
تعيين
|
1 |
6 |
خزانة مراقبة الملازم
|
أجهزة الكمبيوتر.
|
1 |
|
2 |
مجموعة الصمام
|
تعيين
|
1 |
7 |
كاتم الصوت ، الخوار
|
تعيين |
1 |
|
3 |
المولد
|
أجهزة الكمبيوتر.
|
1 |
8 |
بطارية
|
تعيين
|
1 |
|
4 |
قاعدة مشتركة
|
أجهزة الكمبيوتر.
|
1 |
9 |
الأدوات المصاحبة
|
تعيين |
1 |
| 5 |
اقتران مرن
|
أجهزة الكمبيوتر.
|
1 | 10 |
الوثائق المصاحبة
|
تعيين | 1 |
| 1. أجزاء المبرد اختياري. 2. تشمل المستندات المصاحبة دليل التشغيل ، ورسم الخطوط العريضة والتركيب ، وقائمة المعلمات الفنية ، ومواصفات المحرك ، ومواصفات الخزانة الكهربائية ، ومخطط الأسلاك ، وثلاثة ضمانات دليل خدمة. |
|||||||
وظيفة التحكم
|
الوظيفة الأساسية |
مفتاح الطاقة ، بدء التشغيل ، الإغلاق ، توقف الطوارئ ، والتحكم في الإغلاق والفتح
|
|
عرض وظيفة |
الجهد الطور ، جهد الخط ، التيار ، التردد ، تسلسل الطور ، الطاقة النشطة ، الطاقة التفاعلية ، الطاقة الظاهرة ، عامل الطاقة ، ناتج الطاقة التراكمية ، السرعة ، ضغط الزيت ، درجة حرارة سائل التبريد ، درجة حرارة العادم ، وقت تشغيل المداخن ، أوقات بدء التشغيل التراكمية ، والبطارية الجهد االكهربى
|
|
وظيفة الحماية |
حماية السرعة الزائدة ، حماية السفلية ، حماية الجهد الزائد ، حماية الجهد السفلي ، الحماية الزائدة عن التردد ، الحماية من التردد ، الحماية الزائدة من التيار ، حماية منخفضة ، حماية من ضغط الزيت ، حماية ارتفاع درجة حرارة الماء ، حماية عالية من درجة حرارة العادم ، حماية منخفضة من الجهد البطارية ، وحماية الفشل في الشحن ، |
حجم الوحدة والوزن
| الأبعاد الصافية ووزن المند |
A
|
B
|
C
|
وزن
|
|
6033mm
|
2090mm
|
2744mm
|
22500 كجم
|
ملاحظة: سيتم تحديث البيانات والمعلومات المذكورة أعلاه مع ترقية المنتج ، وتحتفظ Yuchai بالحق في إجراء تغييرات فنية.
الوسم : yc16vcg -1500 مجموعة مولدات غاز الإطار المفتوحة ، الصين yc16vcg -1500
| المعلمات تعيين المولد | |
| نموذج |
yc16vcg -1500 n5hc
|
| القوة المقدرة |
1500kw /1875kva
|
| السرعة المقدرة |
1000 ص/دقيقة
|
| الجهد المقنن |
10.5kv
|
| تصنيف التيار |
103.4A
|
| تكرار |
50 هرتز |
| PF | 0. 8 (تأخر) |
| كفاءة المولد |
أكبر من أو تساوي 38 ٪
|
| معدل استهلاك الوقود تحت الحمل الكامل |
395 m³/h
|
| ضوضاء |
أقل من أو يساوي 114 ديسيبل (أ)@1M
|
| طريقة البدء |
إلكتروني
|
| وزن |
22500 كجم
|
| معلمات المحرك | |
| نموذج |
YC16VC2240N-D30
|
| القوة المقدرة |
1650 كيلو واط
|
| السرعة المقدرة |
1000 ص/دقيقة
|
|
عدد الأسطوانات:
|
16 |
|
استمارة
|
V-type ، أربعة سكت ، تبريد المياه
|
| التجويف × السكتة الدماغية (مم) |
200mm × 210mm
|
|
النزوح
|
105.6L
|
| نسبة الضغط |
11.5:1
|
|
نظام التحكم
|
وحدة التحكم الإلكترونية
|
|
معدل استهلاك النفط
|
أقل من أو يساوي 0. 3 جم/كيلو واتو ساعة
|
|
سعة سائل التبريد (باستثناء المبرد)
|
260L
|
|
قدرة النفط
|
460L
|
|
الإصلاح الفاصل الزمني
|
80000h
|
|
معلمات المولد
|
|
|
نموذج المولد
|
yc -1500-6 h
|
|
وضع الأسلاك
|
نظام ثلاثي الأسلاك من ثلاثة مراحل (نوع y)
|
|
وضع تنظيم الجهد
|
AVR
|
|
درجة IP
|
IP23
|
|
فئة العزل
|
H
|
| معلمات توازن الحرارة | |
|
حرارة سائل التبريد من بطانة الأسطوانة (± 8 ٪)
|
613kw
|
|
حرارة المبرد من مبرد الزيت (± 8 ٪)
|
346 كيلو واط
|
|
إجمالي حرارة سائل التبريد لنظام التبريد عالي درجة الحرارة (± 8 ٪)
|
959kw
|
| تسخين المبرد المرحلة الثانوية من المبرد (± 8 ٪) |
594 كيلو واط
|
|
إجمالي حرارة سائل التبريد لنظام تبريد درجات الحرارة المنخفضة (± 8 ٪)
|
594 كيلو واط
|
|
حرارة نفايات غاز العادم (مع درجة حرارة غاز العادم تصل إلى 120 درجة) (± 8 ٪)
|
937kw
|
|
إجمالي الحرارة المشعة (± 8 ٪)
|
163.5kw
|
| معلمات التبريد | |
|
معدل تدفق المياه العالية المتداولة
|
72 m³/h
|
| درجة حرارة مدخل المياه المتداولة عالية درجة الحرارة (± 2 ٪) |
75 درجة
|
| درجة حرارة مخرج المياه المتداولة عالية درجة الحرارة (± 2 ٪) |
87 درجة
|
|
معدل تدفق المياه المنخفضة درجات الحرارة المنخفضة
|
72m³/h
|
|
درجة حرارة ماء مدخل درجة الحرارة المنخفضة (± 2 ٪)
|
40 درجة
|
|
درجة حرارة الماء المنخفضة درجة الحرارة (± 2 ٪)
|
44.3 درجة
|
|
معلمات المدخول والعادم
|
|
|
كمية الهواء
|
7831 كجم/ساعة
|
|
تناول الغاز
|
301.5 كجم/ساعة
|
|
نزوح الهواء
|
8132.5 كجم/ساعة
|
|
درجة حرارة العادم بعد الشاحن التوربيني (± 5 ٪)
|
أقل من أو يساوي 500 درجة
|
| شروط الاختبار | |
|
قيمة السعرات الحرارية للغاز
|
10 كيلو وات ساعة/متر مكعب
|
|
حجم محتوى الميثان
|
أكبر من أو تساوي 90 ٪
|
|
درجة حرارة الغاز
|
10 ~ 40 درجة
|
|
رطوبة الغاز
|
＜60%
|
|
ضغط الغاز
|
15 ~ 30 كيلو باسكال
|
|
الضغط السلبي للهواء
|
＞ -3 kpa
|
|
ضغط الظهر العادم
|
＜ 5KPA
|
|
الضغط الجوي المطلق
|
101.32kpa
|
|
درجة الحرارة المحيطة
|
25 درجة
|
|
الرطوبة النسبية
|
أقل من أو يساوي 30 ٪
|
| ارتفاع |
أقل من أو يساوي 1000 متر
|
|
ملاحظة: يتم قياس جميع بيانات مانس الغاز في بيئة الاختبار أعلاه.
|
|
